散热器参数(热流量)的计算公式与安装要点


来源:www.srqwz.com 浏览次数:

        散热器热流量参数的计算需要使用到相应的计算公式,只有通过精确的计算才能得出详细的热流量参数,得出具体的数值从而合理安装,并注重安装时的要点。

散热器参数计算公式

        在使用功率器件时最重要的是如何使其产生的热量有效地散发出去,以获得高可靠性。

        设备的散热都是通过将散热器安装连接在工作的部件或者元件上,使得散热片将所受的热量辐射到周围的空气中去,实现热量的转移和传递,通过这种对流来发散热量多少,需要通过下面的公式来进行。

         参数计算公式:P=h*A*η*△T

        上述公式中热流量(P)的计算条件是需要四个参数值所计算得出的,h代表散热器总的传热导率(W/cm2℃);A代表散热器的表面积(平方米);η代表散热器效率;h代表了辐射及对流;△T代表散热器的最高温度与环境温度之差(℃)

1.辐射散热计算

近似式表示辐射散热 hr=2.3×10-11×ε (△T/2+237)3(W/cm2℃) 式中ε 是表面辐射率,随散热器的表面状况而变化。表面研磨光 洁的产品ε =0.05~0.1 也就是说辐射率极差。然而,散热器表面涂以 涂料,经氧化可使ε =1。

2.对流散热计算

功率器件安装在装置的框架上时, 采用对流散热比辐射散热更有 效。在一个大气压的空气中,采用对流散热器的传导率近似地由下式 表示。 hc=4.3×10-4×(△T/H)1/4(W/cm2 ℃) 式中,H 是散热器垂直方向长于水平方向更为有效。

3.散热器效率η 若用薄材料制成散热器,则离热源越远,表面温度越低,散热效 果也越差。上述公式是假定温度都是均在分布的,而实际上在散热板 的 边缘部位表面温度越低。 这种由散热器本身温度确定的系数就是散热器效率, 它表示散热 板实际传递的热量与器材安装部位最高温度视为均匀分布时的热量 之比。η主要是由所用散热器的材料大小与厚度来决定的。通常情况下,热传导率高的材料如铝(2.12W/cm2 ℃)及(3.85W/cm2 ℃)而钢(0.46W/cm2 ℃)就相当差了。在厚度方面,散热器的厚度以厚些为好,并以跟散热器的长度平方成比的较好。

        八个安装要点:

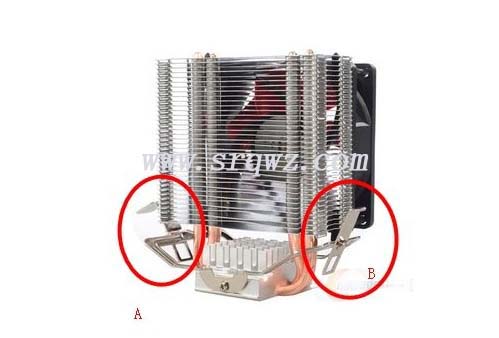

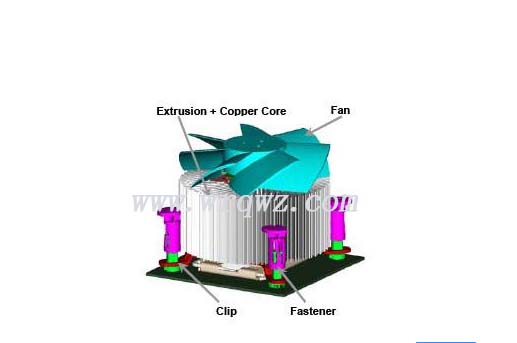

散热器安装要点

1.在保证半导体功率器件工作时的实际结温小于最大结温情况 下,应尽量选用体积小,重量轻的规格。

2.散热器效果优劣与安装工艺有密切关系, 安装时应尽量增大功 率器件与散热器的接触面积,降低接触热阻提高传热效果。

3.如果把接触热阻降的更小些, 安装时在功率器件与散热器之间 加一薄薄的导热硅脂,可以降低热阻 25~30%。

4.安装时需要在器件与散热器之间垫导热或绝缘垫片, 建议采用 低热阻材料,如紫铜铂、铝铂或薄云母、聚脂薄膜。

5.当安装一个器件时,其安装孔(或组孔)置于散热器基面的中 心(L/2)位置。当安装两个或两个以上器件时其安装孔(或组孔) 位置在散热器基面中心线上均布(L/2n)位置。

6.紧固器件时需保证螺钉扭力一致。

7.功率器件与散热器安装好后, 不宜再对功率器件和散热器进行 机械加工或整容,否则会产生应力,增加接触热阻。

8.单面肋片式散热器,适于在设备外部(如安装在机箱外部)作 自然风冷,即利于功率器件的通风散热又可降低机内温升。 9.自然冷却后,应使散热器的面平行于水平面的方向:强制风冷 时,应使气流的流向平行于散热器的肋片方向一致。
