章鱼式暖气散热管路布管方式及优缺点


来源:www.srqwz.com 浏览次数:

     在供暖管路布置上经常采用章鱼式布管,主要是因为章鱼式散热器走管方式用料较少,但结构有点复杂,对安装施工要求相对较高,不是一般安装队伍能安装出来的。

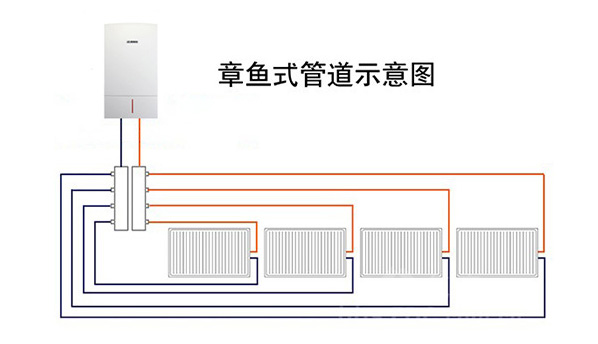

章鱼式暖气散热管路布管方式图


布管方式:
    一、暖气型材散热器控制每个暖气片都应该安装进回水阀。用户可以通过它来设置房间的温度,当房间温度生高时,阀门开度减小,温度低时阀门开度增加,保持房间温度恒定。
  二、管道的选择可使用的管材有:镀锌钢管、交连聚乙烯管、PP-R管、铝塑复合管、不锈钢管、铜管、复塑铜管等。对于独立供暖系统铜管和复塑铜管通过焊接或卡压接头是非常可靠的连接方式,采用塑料材质的管材一定要考虑解决氧渗透及管材老化对供暖系统的影响。无论选用何种管材解决热膨胀以及连接方式的可靠性都是非常重要的。
  三、布管方式a)明装管的连接方式:1、单管串联,该方式简单,节省管材。但暖气片(特别是最末端)相应要增加,无法对个房间的温度进行单独调节及关闭,系统阻力大,并要求锅炉出水温度高。
  2、单管串联加跨越管,解决了各暖气片分别控制的问题,但以上的起他问题仍然存在,而且增加的暖气片旁通装置成本较高。
  3、双管串联,该连接方式相对复杂,但对于每一组暖气片的调控是非常方便的通常主干管布置在房间的顶部,每个暖气片分别用垂直支管与水平干管相连,系统调整及检修方便。存在的问题是室内的管道太多,影响装饰,系统中的空气不容易排除,易产生管道水流噪音。
  b)暗管的连接方式:
  1、扩散式连接,采用分水器分别与每一组暖气片连接,每一组暖气片都是独立的管道,地底下没有接头,通常是用交联聚乙烯管或铝塑复合管。缺点是管槽过宽,管材消耗量大,不适合所有的场合。
  2、双管并联,适合的管材是交联聚乙烯管、铝塑复合管、铜管及复塑铜管。优点是,所有管道暗埋,室内管道布管简单,个暖气片控制方便,供暖系统安装后非常美观。缺点是管道连接的工艺要好,要确保接头不漏水,地面要开槽,施工相对复杂。
  四、保温对于明管系统一般情况下不须保温,如果有局部被包在橱内的管道可用PE或橡塑管保温,暗管系统最好采用聚氨酯现场发泡保温。

章鱼式散热器走管方式优点:
   1.章鱼式采暖散热器的管道为一整根管道,地板下面的管道没有接头,一管到底,减少了漏水的机率。章鱼式造价高,后期使用安心,地面没有接头,双管并联,有接头,前期价格便宜,后期使用风险大。
   2.章鱼式采暖采用分集水器,后期那一组片子漏水不用把整个系统的水放出,直接关头那一个回路就行,或那一路管道坏了,可以直接关闭此回路,其它散热器可以正常采暖。
   3.章鱼式采暖一般采用铝塑管道,铝塑管道中间的铝层具有阻氧功能。有效阻止氧气渗入系统,造成对散热器和锅炉的氧化。

章鱼式散热器走管方式缺点:
  1.采用分集水器方式,每一组散热器到分集水器的距离不想等,距离太远的散热器,水流就会循环得慢一些,热分布不是那么的均匀。
  2.章鱼式采暖一般采用的管道为16的支管,其它走管方式一般采用20的的支管,水流量没有其它走管方式好。
  3.由于是采用分集水的位置,变必须要找一个放置分集水器的位置,对装修布局有一定的影响。
  4.后期调节采暖散热器时,调动一组散热器,会对其它散热器的散热影响效大,后期使用调节温度不是很方便。
