热管散热器工作原理及优点和缺点


来源:www.srqwz.com 浏览次数:

     热管散热器是在对原有老的散热器的工艺改进过程中所诞生的一种新型散热器,主要通过自然、强制对流、热管散热这三种方式来进行散热;具有较托出的优点,如:效率高、速度快、环保、成本低;缺点容易受外界因素影响而降低工作效率。

热管散热器工作原理

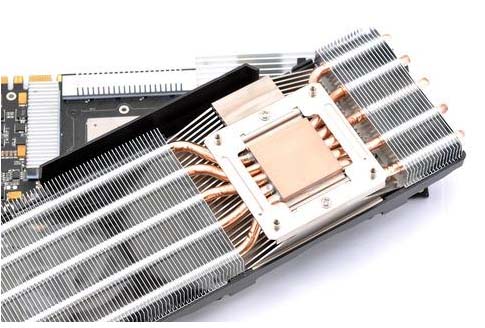

热管散热器工作原理

    热管散热器运行时,其蒸发段吸收热源(功率半导体器件等) 产生的热量,使其吸液芯管中的液体沸腾化成蒸汽。带有热量的蒸汽就从热管散热器的蒸发段向其冷却段移动,当蒸汽把热量传给冷却段后,蒸汽就冷凝成液体。冷凝的液体便通过管壁上吸液芯的毛细管作用返回到蒸发段,如此重复上述循环过程不断地散热。

热管散热器优点

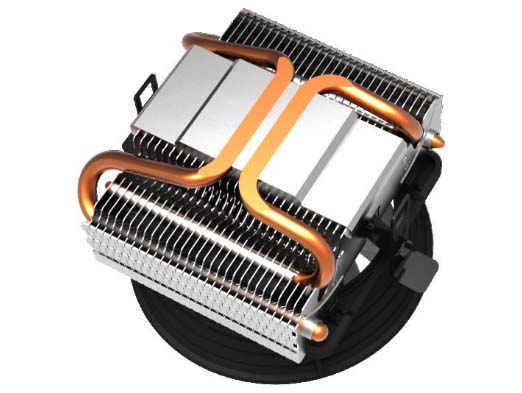

热管散热器优点

Ⅰ.热响应速度快,它转移热量的能力比相同尺寸和重量的铜管要大1000多倍;
Ⅱ.体积小和重量轻;
Ⅲ.散热效率高,可简化电子设备的散热设计,如变风冷为自冷;
Ⅳ.不需外加电源,工作时不需专门维护;
Ⅴ.具有很好的等温性,热平衡后,其蒸发段和冷却段的温度梯度相当小,可近似认 为是0;
Ⅵ.运行安全可靠,不污染环境。
热管散热器缺点

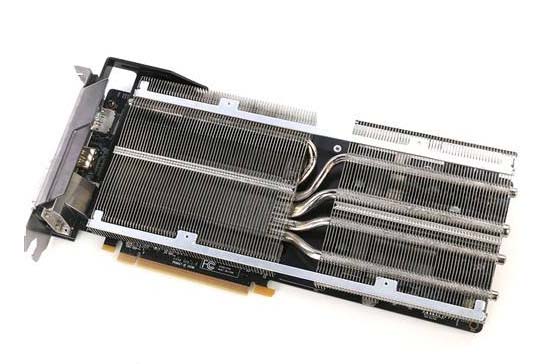

热管散热器缺点

 Ⅰ.较低的蒸气流动黏性力。
Ⅱ.蒸气流达音速的塞流现象。
Ⅲ.蒸气流速过大,超过液体表面张力,使液滴飞散的剪断力。
Ⅳ.流体的流量大于毛细输送能力。此现象易使毛细干燥,烧毁导管。
Ⅴ.所有流体都达沸腾汽化时,会降低传热的能力。

    在实际应用中,热管散热器的热传递速度相对较快,配套设备安装后能降低热阻值,增加散热效率。热管,又称“热之超导体”,其核心作用是导热。它通过在全封闭真空管内工质的汽、液相变来传递热量,具有极高的导热性,高达纯铜导热能力的上百倍。在一定的行业具有较高的地位。
