功率大的电子器件比功率小的更需要散热


来源:www.srqwz.com 浏览次数:

        当电器或者设备运行时,电流经过电子元器使它工作的同时会产生一定的损耗,大部分的损耗变成热量。小功率器件损耗小,无需散热器装置。而大功率器件损耗大,若不采取散热措施,则管芯的温度可达到或超过允许的结温,器件将受到损坏。因此必须加散热装置,最常用的就是将功率器件安装在散热器上,利用散热器将热量散到周围空间,必要时再加上散热风扇,以一定的风速加强冷却散热。在某些大型设备的功率器件上还采用流动冷水冷却板,它有更好的散热效果。 散热计算就是在一定的工作条件下,通过计算来确定合适的散热措施及散热器。功率器件安装在散热器上。它的主要热流方向是由管芯传到器件的底部,经散热器将热量散到周围空间。

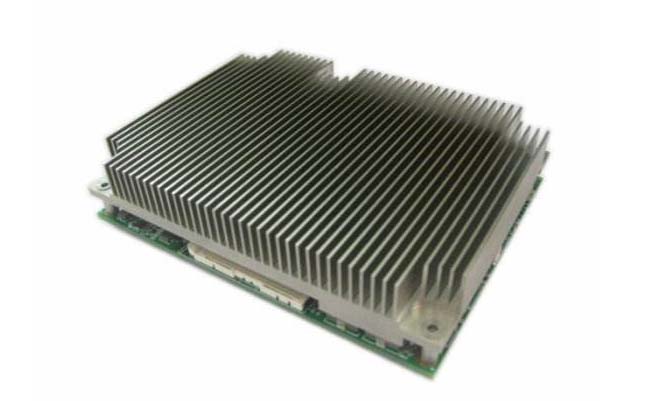

电子器件散热器

       小型电子散热器(或称散热片)由铝合金板料经冲压工艺及表面处理制成,而大型电子散热器由铝合金挤压形成型材,再经机械加工及表面处理制成。它们有各种形状及尺寸供不同器件安装及不同功耗的器件选用。散热器一般是标准件,也可提供型材,由用户根据要求切割成一定长度而制成非标准的散热器。 散热器的表面处理有电泳涂漆或黑色氧极化处理,其目的是提高散热效率及绝缘性能。在自然冷却下可提高10 15%,在通风冷却下可提高3%,电泳涂漆可耐压500 800V。

        电子散热器厂家对不同型号的散热器给出热阻值或给出有关曲线,并且给出在不同散热条件下的不同热阻值。计算安全: 一功率运算放大器PA02作低频功放。器件为8引脚TO-3金属外壳封装。器件工作条件如下:工作电压 VS为 18V;负载阻抗RL为4 ,工作频率直流条件下可到5kHz,环境温度设为40℃,采用自然冷却。 查PA02器件资料可知:静态电流IQ典型值为27mA,最大值为40mA;器件的R JC(从管芯到外壳)典型值为2.4℃/W,最大值为2.6℃/W。

    综上所述,功率大的电子器件比功率小的电器设备损耗更大,更需要较好的散热环境。
